Bosch DS936 detector de movimiento Alámbrico Negro

Detector PIR panorámico de bajo perfil DS936

Resumen del sistema

El detector PIR panorámico de bajo perfil y montaje en techo DS936 emplea un recuento de impulsos de polaridad alterna. También emplea una lente Fresnel orientable que proporciona hasta 7,5 m (24 pies) de cobertura y se puede montar en superficie o semiempotrada en un techo o en una caja eléctrica octogonal estándar.

Funciones básicas

Procesamiento mejorado de señales

Campo seleccionable para sensibilidad estándar, intermedia o alta.

Características de prueba

LED de alarma externo visible. Las clavijas de prueba de la tensión del sonido interno proporcionan una evaluación de incidentes de fondo y una ubicación de patrones precisas gracias a un medidor analógico estándar.

Certificados y homologaciones

Europa DS936 cumple con EN50131-1, grado 2

Región

Certificación

• Europa CE EMC, LVD, RoHS [DS936] Rusia GOST EAC.
• EE.UU. UL [DS936] UL UL 639 - Standard for Intrusion Detection Units.
• China CCC 2009031901000548

Características y Especificaciones

Nota: Detector PIR panorámico de bajo perfil DS936

Proporciona un procesamiento mejorado de señales, patrón de 360° x 7,5 m (24 pies) y se monta en superficie o semiempotrado en un techo.

Número de pedido: DS936

Principales características

• Procesamiento mejorado de señales.

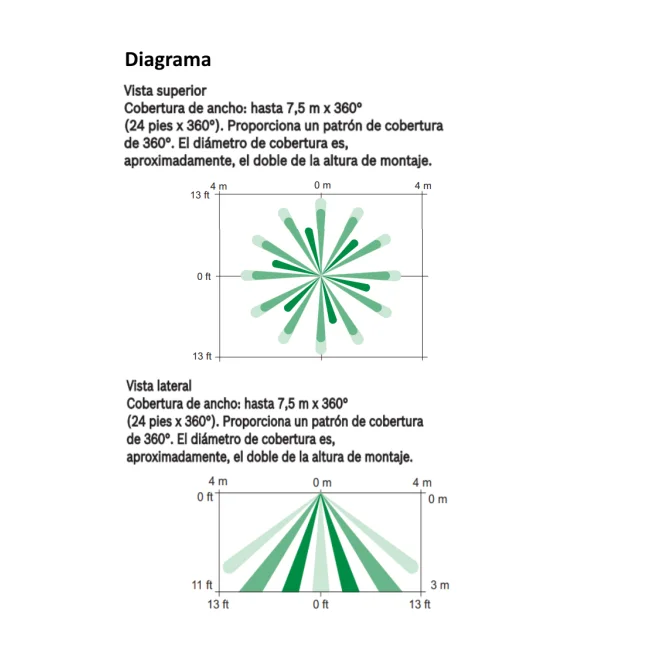

• Patrón de 360° x 7,5 m (24 pies).
• Montaje en superficie/semiempotrado.
• Orientación interna.
• Cámara de detección sellada.

Especificaciones

Diseño de la caja de protección

• Material: Caja de protección de plástico ABS a prueba de fuertes impactos.
• Dimensiones: 3,05 cm x 11,7 cm (1,2 pulg. x 4,6 pulg.)

Consideraciones medioambientales

• Temperatura de funcionamiento: De -29 °C a +49 °C (de -20 °F a +120 °F) Para instalaciones certificadas UL, de 0 °C a +49 °C (de +32 °F a +120 °F).
• Inmunidad contra interferencias por radiofrecuencia (RFI): Ninguna alarma o sistema en el rango de frecuencias críticas de 26 MHz a 950 MHz a 50 V/m. DS936: Cumple con la clase ambiental II (EN50130-5).

Montaje

• Rango de altura: De 2 m a 3,6 m (de 7 pies a 12 pies).

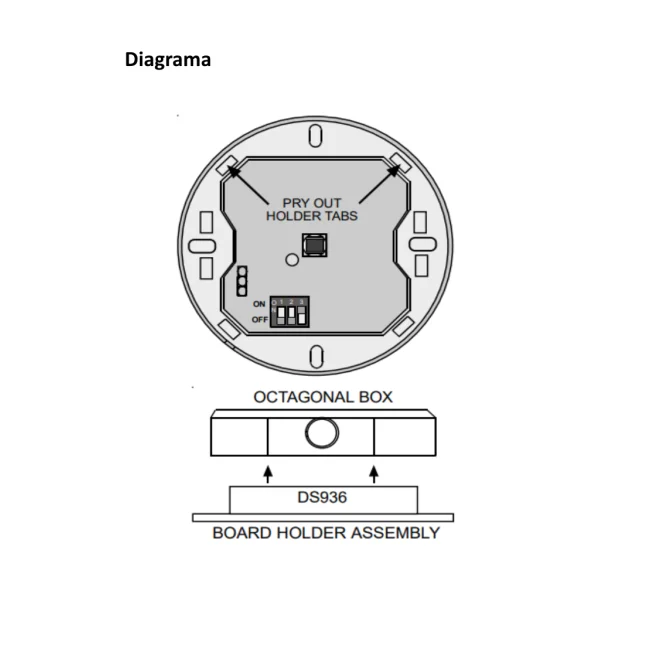

• Ubicación: En superficie o semiempotrado en el techo, o bien en una caja eléctrica octogonal estándar de 10 cm (4 pulg.).
• Orientación del patrón Rotación de ±15°.

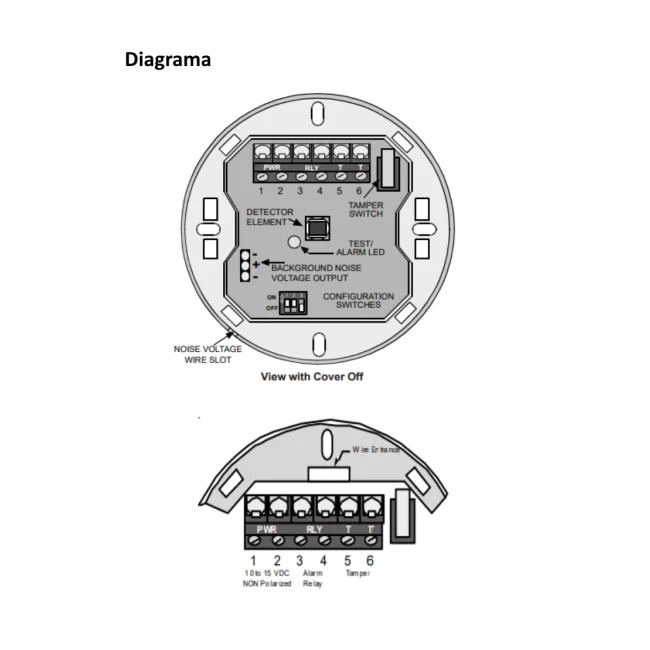

• Salidas Alarma: Relé de láminas normalmente cerrado, preparado para 3 W, 125 mA a 28 VCC para cargas resistivas y protegido por una resistencia de 4,7 Ω en el soporte tipo C normal.
• Antisab otaje: Interruptor de bucle antisabotaje de cubierta normalmente cerrado con terminales independientes.
• Contactos antisabotaje preparados para 125 mA a 28 VCC como máximo.

Requisitos de alimentación

• Corriente: De 20 mA a 12 VCC.
• Tensión: De 10 VCC a 15 VCC.
