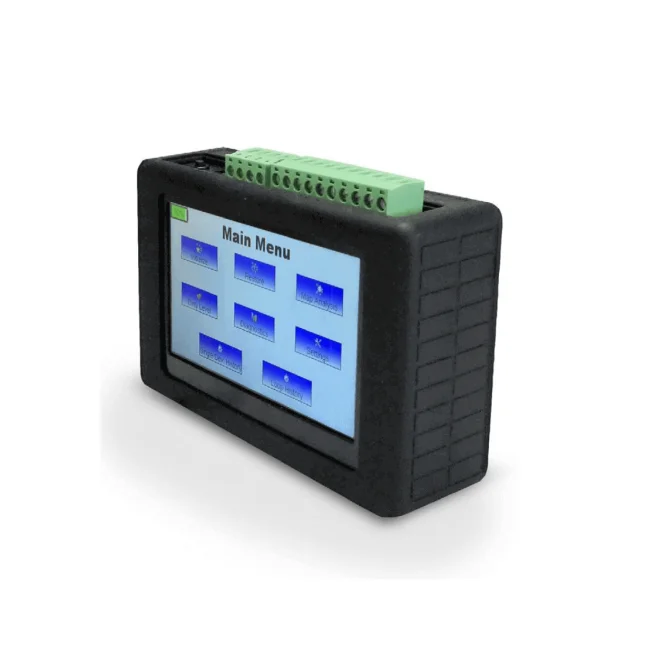

KIDDE F_KIHDT - Herramienta de Diagnóstico Portátil

Resumen

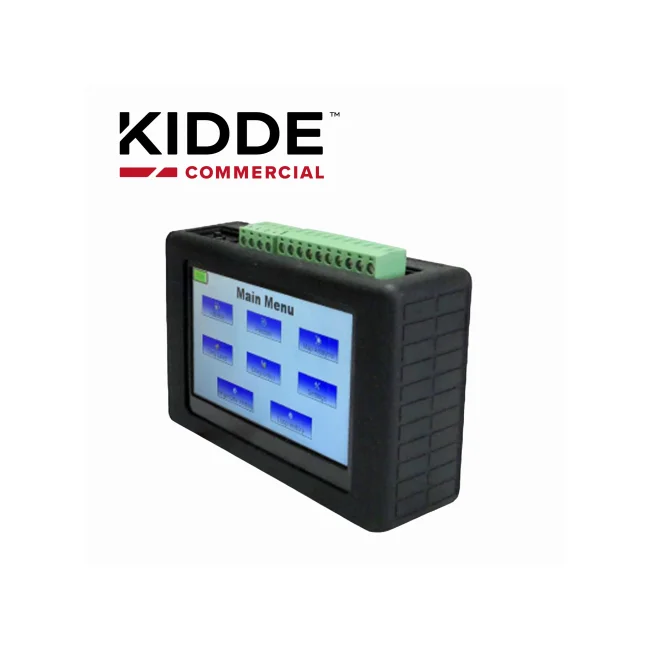

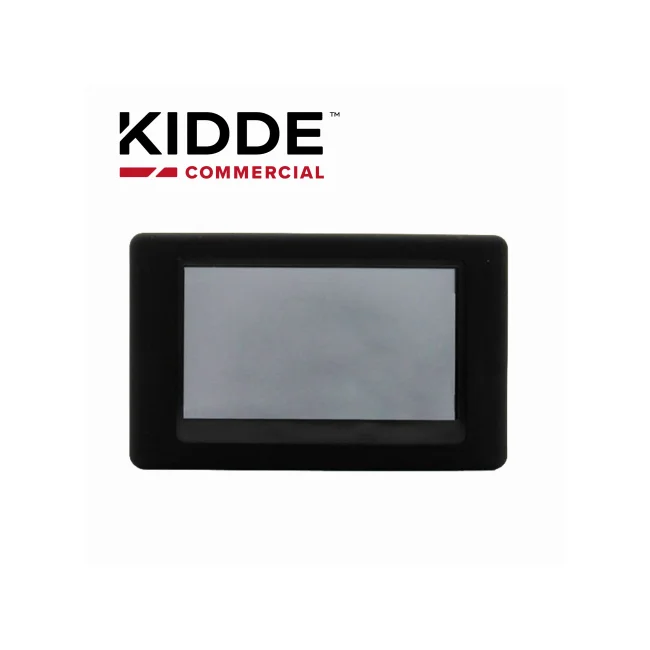

KI-HDT Kidde Handheld Diagnostic Tool

El KI-HDT es un dispositivo portátil que funciona con baterías y está diseñado para ayudar a los usuarios a localizar y resolver problemas durante la instalación o en un sistema existente. La herramienta se puede utilizar para inicializar un circuito de línea de señalización inteligente antes de conectarlo a una unidad de control de alarma contra incendios o se puede utilizar para diagnosticar un circuito de línea de señalización existente.

Características

• Inicializa el bucle (es decir, identifica todos los dispositivos conectados al SLC).
• Restaura el bucle.
• Realiza análisis de mapas en detectores y módulos (análisis de contactos y coherencia de mapas) e identifica unidades fallidas (no aplicable a dispositivos de las series KIR y FX).
• Realiza análisis de nivel de suciedad en fotodetectores e identifica detectores que requieren limpieza.
• Permite al usuario programar una nueva dirección de dispositivo para un detector o módulo. (no aplicable para dispositivos de las series KIR y FX).
• Realice el mantenimiento en un solo detector.
• Reinicialice la dirección del dispositivo de los detectores o módulos en un bucle a ceros (no aplicable a los dispositivos de las series KIR y FX).
• Diagnóstico de dispositivo único
• Historial de bucles, etc.

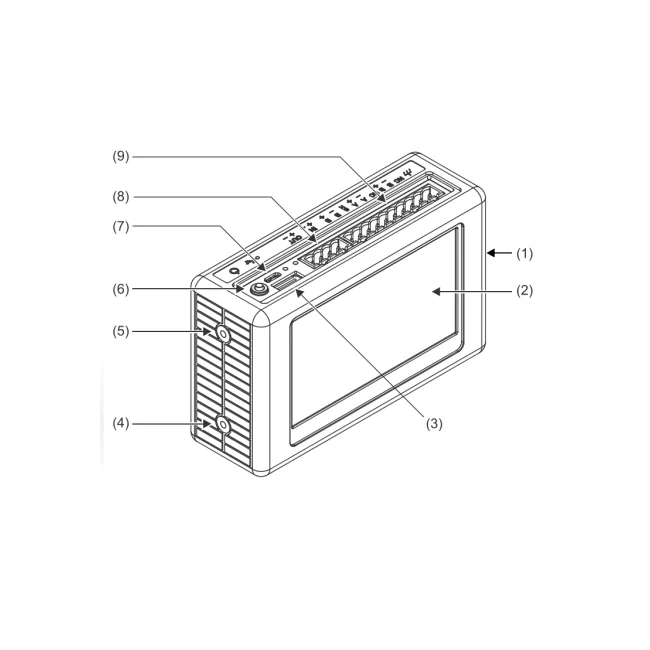

Descripción

1. Funda de silicona antiestática
2. Pantalla táctil LCD
3. Puerto USB
4. LED de estado de carga (rojo durante la carga)
5. LED de estado de comunicación (verde, parpadeante)
6. Botón de encendido
7. Puerto micro USB
8. Conector de bloque de terminales de 4 pines (no usado)
9. Conector de bloque de terminales de 10 pines (SLC)

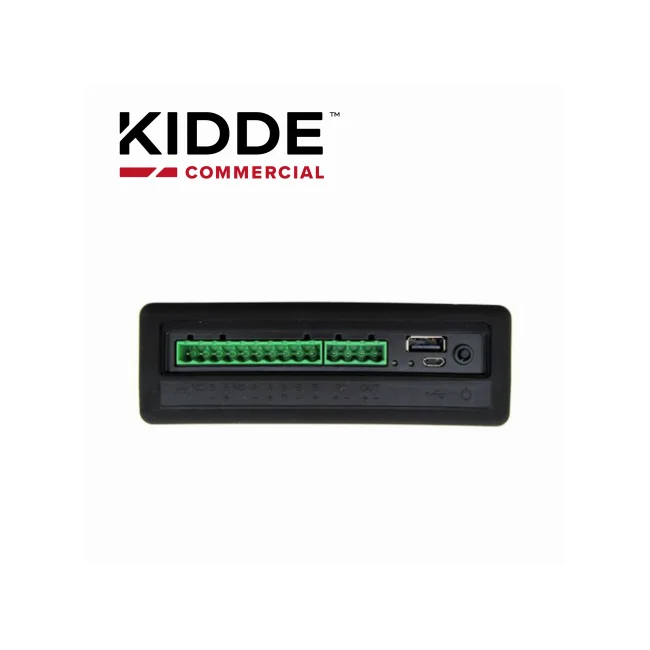

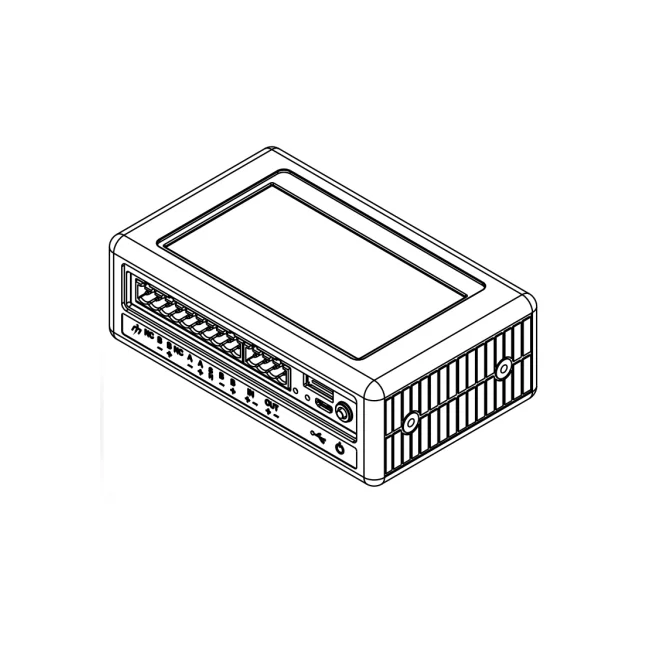

Conexiones

1. Bloque de terminales de 10 posiciones
2. Bloque de terminales de 4 posiciones (No se usa en este momento)
3. Conector de unidad flash USB
4. Conector micro USB
5. Botón de encendido

Cableado

Para conectar el KI-HDT a su bucle SLC, utilice el bloque conector de terminales de 10 posiciones. Conecte el positivo del SLC a las posiciones B+ y el negativo a la posición B- del bloque de terminales.

Nota: Conecte el pin 10 del bloque de terminales 1 a tierra del chasis para permitir la detección de falla a tierra. (Consulte la etiqueta del producto para conocer los números de terminales)

1. El blindaje, si se utiliza, debe ser continuo y libre de conexión a tierra.
2. Los circuitos de datos son Estilo 4 (Clase B)

Incluido

• Unidad flash USB (incluye software para PC y guía del usuario P/N 3102576-EN)
• Cable de carga USB (cable USB 2.0 A-macho a Micro-B)
• Adaptador de carga USB de CA
• Bloque conector de terminales de 10 posiciones
• Terminal de 4 posiciones bloque de conectores
• Hoja de instalación KI-HDT (P/N 3102575-EN)
• Batería de iones de litio

Especificaciones

Voltaje: 5 VCC

Batería:

• Tipo: iones de litio de 3,6 V, 2200 mAh 50 mm x 37 mm x 10,5 mm
• Reemplace con: P/N HDT-BATT

Tamaño del cable: 12 a 26 AWG (1,31 a 0,13 mm²)

Dimensiones (An × Al × Pr): 5,25 × 3,25 × 1,75 pulg. (133,3 × 82,5 × 44,5 mm)

Entorno operativo:

• Temperatura: 32 a 120 °F (0 a 49 °C)
• Humedad relativa: 0 a 93 % sin condensación
